多芯式過濾器

大流量高精度高容污應用場合而設計，提供臥式與立式兩種設計，具有流量大，結構緊湊，更換方便的特點。
CH系列，食品級設計，無衛生死角，可完全拆開清洗，內表面食品級拋光，適合食品飲料行業。



芯式過濾器：規格可從1芯到120芯，濾芯長度：10 ，20 30  40”
芯式過濾器接口：雙開口濾芯（DOE），也適合安裝單開口222，226濾芯
濾器：可選抱箍快開，輔助搖臂快開f封頭形式，吊環平板蓋形式
可選多種材質制造：SS304，SS316
進出口：可選
密封件材質：丁晴橡膠、三元乙丙橡膠（標準）、氟橡膠、聚四氟乙烯等可供選擇
表面處理：噴砂、機械拋光、電拋光可供選擇，可做食品級，衛生級處理

表面防腐材料可選

濾芯過濾器原理結構示意

1，濾芯過濾器結構原理示意
2，介質從底部進入，底部的卡槽與濾芯底部形成密封，濾芯的接口與卡槽是完全密封結構，液體從外向內通過濾芯
3，出口設置在過濾器外，過濾完的介質不會與未過濾介質接觸
4，濾芯過濾器結構簡單，操作方便，可過濾多種介質

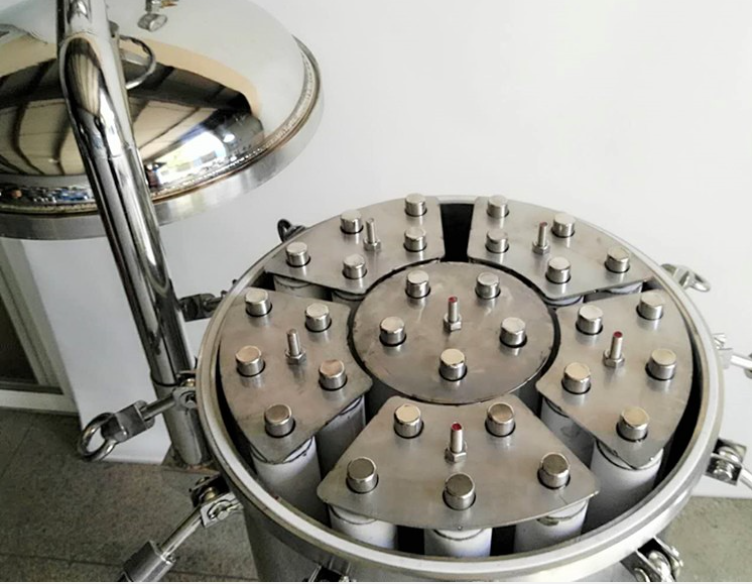

                                                                 芯式過濾器上部結構示意

1，芯式過濾器上部壓蓋示意圖

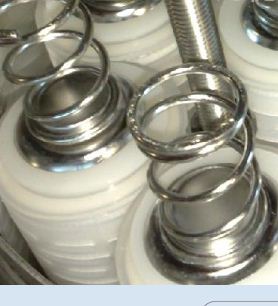

2，彈簧壓緊，彈簧與蓋板之間貼合，形成彈性壓蓋裝置
3，導桿支撐濾芯

進/出口 ：法蘭連接，卡箍鏈接

壓力 ：最大150 psi（10 bar），1.6MPA
溫度 :標準濾芯溫度高達（60?C），折疊濾芯*高達200°F（93?C）與250°F（121?C）高溫濾芯。
注意：濾芯壽命隨溫度上升，壽命變短

流量范圍：1-3000m3/h



保安過濾器，濾芯底板結構
濾芯接口與底板卡槽完全接觸，濾芯內圈與卡槽完全鎖緊，形成密封結構

上部彈簧壓緊，濾芯，頂部蓋板鎖緊

衛生雙回螺栓封閉不銹鋼過濾器旨在滿足您的關鍵處理需求。過濾器通常用于制藥，食品和飲料和高純度化學品。過濾器是理想的，只使用優質316L不銹鋼。

外殼采用222,226 O 型密封環。一整套15至75芯的外殼，尺寸為20至40英寸，可滿足您的關鍵應用需求。外殼的設計提供了雙重螺栓閉合的正密封。允許您在上游和下游位置上輕松完全拆卸和清潔外殼。

可提供定制選項，包括：手柄，吊裝吊頂，上游和下游排水溝以及入口/出口連接尺寸的選擇。

制造材料：316L不銹鋼

封頭：316L不銹鋼

中心柱用密封板：316L SS

排氣：316L不銹鋼

O型圈：硅膠，EPDM，氟橡膠

連接：進/出口：螺紋，法蘭

排氣/排水：1 1/2“或1/2”螺紋

內表面：室內20ra，

外表面 :  32ra

運行條件

最大工作壓力：1.0 Mpa（145 psi）最高工作溫度：110℃

大流量濾芯過濾器

大流量濾芯過濾器結構

1  大流量濾芯過濾器內部結構
2  式大流量濾芯過濾器結構
3  SS304，SS316，其他襯氟，特鋼材質
